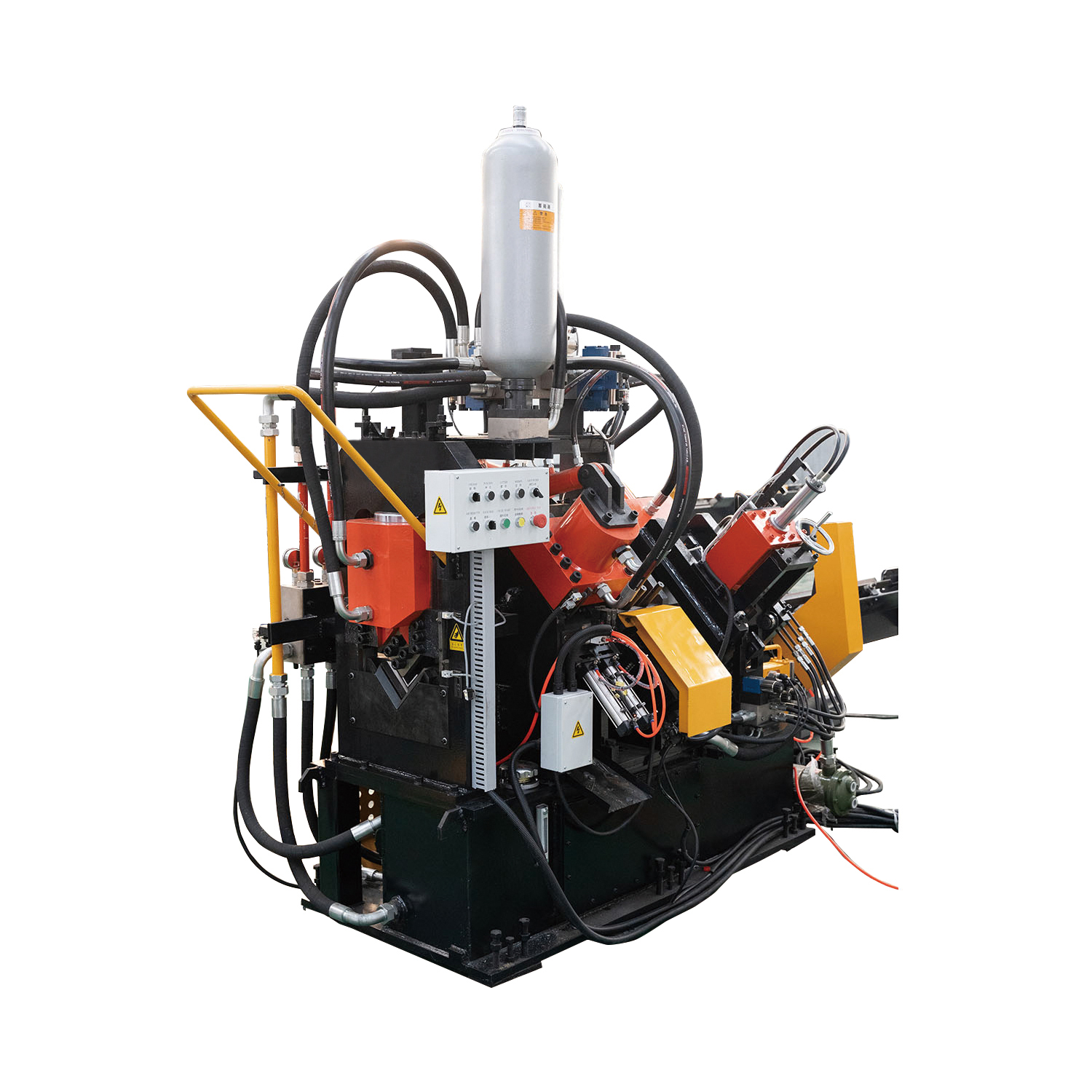

YJX-1612新型高速數控角鋼沖孔打字剪切生產線
-
產品簡介
一、設備簡介
YJX-1612新型高速數控角鋼沖孔打字剪切生產線，屬于高速角鋼生產線，是我公司本著“與國際接軌，與世界同步”的宗旨，結合我國現有材料、裝備、員工技能狀況等因素，最新研制開發的一條高效率角鋼生產線。它具有加工效率高，加工精度高，故障率低，適用產品范圍廣，占地少，功能多，操作簡便等優點。
新型高速角鋼生產線與普通型角鋼生產線相比較，具有以下優勢：
1、主機、液壓站采用一體化設計
2、配備高速電氣、液壓系統
3、送料小車采用精密直線導軌導向與精密齒輪齒條傳動
4、剪切單元采用單刃剪切
-
技術規格/參數
設備技術規格及主要技術參數
1、可加工角鋼范圍：L40×40×3——L160×160×12mm（8mm，Q345）
2、最大沖孔直徑：Φ25.5mm
3、最快沖孔頻率60次/分
4、沖孔公稱力：600kN
5、打字公稱力：1000 kN
6、切斷公稱力：1500kN（單刃剪切）
7、毛坯最大長度：12m
8、每側沖頭數目：2個
9、每側沖孔排數：任意
10、打印字頭組數：4組
11、字頭尺寸：14×10×19mm
12、切斷方式：單刃切斷
13、數控軸數：3軸
14、角鋼送進速度：最快90m/min
15、成品料道和法因相同，翻料為電機、減速機的形式旋轉下料。
16、成品料道最大長度：6m或根據用戶要求
17、加工精度：符合GB/T 2694-2010
18、編程方式：鍵盤輸入、USB接口輸入
19、潤滑方式：配備自動潤滑。
20、設備運行方向：客戶選定
